　　运-8运输机由陕西飞机制造公司研制，为中型四发涡轮螺桨多用途运输机，原型为苏联安-12。该机可用于空投、空降、运输、救生及海上作业等多种用途。运-8飞机装有4台涡桨6型发动机。能空运武装士兵96名或散装货物20吨，起飞重量61吨，航程5600公里以上。

　　1968年航空工业部下达研制运-8飞机任务。1969年初，西安飞机厂以苏制安-12飞机为原型进行设计，历时二年多完成了设计。又用了二年完成了零部 件制造和装配，74年12月25日，该机01号原型机首次试飞。后西安飞机工 业公司将02、03号两架原型机散装件、技术资料和专用部分工艺装备等，转交陕西飞机制造公司，继续进行试制。02、03号原型机分别在75年12月、 77年1月试飞成功。80年1月运-8设计定型转入小批量生产，85年荣获国家科学技术进步一等奖。

　　运-8基型的机体为全金属半硬壳结构，采用平直梯形悬臂式上单翼，双梁箱式结构，低阻层流翼型。机翼由中央翼、中外翼和外翼三部分组成。机翼安装角4°。 相对于中央翼，中外翼有1°上反角；相对于中外翼，外翼则有3°下反角，呈“海鸥”式，使飞机在颠簸气流中仍有良好的动态品质。增升装置采用双缝后退式襟 翼。襟翼外侧为差动式副翼。中外翼前、后梁之间共安置26个软油箱，中、外翼内部为结构整体油箱。采用普通梯形尾翼，舵面均为手操纵，有较大的轴式补偿和 调整片及随动补偿片。

　　机身卫全金属半硬壳式结构，分前、中、后、尾四段。前段前半部是驾驶舱，配有正、副驾驶员、领航员、通信员和空中机械师座席，机组乘员包括尾炮射击 员共6人。1969年122厂开始在轰-6的PX-1炮塔系统的基础上，为运-8研制PX-3尾炮塔系统，1986年上级决定取消运-8尾炮塔，因此运 -8也就不再装备尾炮塔。

后半部为可乘坐14名随机人员的押运舱。有机玻璃机头罩便于领航员观察。机身整个前段为密封舱。中段为货舱，地板 下有前、后副油箱舱。货舱总容积为123.3立方米。货舱为非气密舱，有加温和低空通风设备，可容纳96名全副武装士兵或82名伞兵，或60副担架重任员 和23名轻伤员，加3名医护人员。货运时候可装载2辆卡车或20吨货物。后段的前部是货舱大门，后部与尾翼相连。尾段也为密封舱，设有射击员座席。

货舱装有多种装卸工具。用于运送物资时，机上装有两台电动绞车，单台拉力15吨，可将大型货物拖入货舱。中小型货 物可用机上2.3吨的梁式吊车随意搬动。解放牌卡车可由随机货桥直驶货舱，可装两辆。货舱地板上设有系留装置。运-8可空投1、2、4及6米规格的空投平 台，空投单件最大重量7.4吨。机上设有滚棒装置、侧导轨，保证投货平台出机时间不大于6秒钟。运送人员时可迅速装上伞兵座椅，可乘坐全副武装士兵96 名。机上还设有跳伞钢索等空降设备，一次可空降伞兵82名。货舱内可安装60副担架床，一次可转运重伤员60名、轻伤员23名，还可随乘3名医护人员。

前三点起落架，有两个机轮，可左右旋转35°，起飞后向后收入前起落架舱内。主起落架为四轮小车式，分左、右两组，各有4轮，每轮各有一液压刹车装置。均采用低压轮胎，装有新颖的盘式刹车机构，可适应草地、雪地、砂砾地等简易机场起降的要求。动力装置四台株州南方动力机械公司的 WJ-6(涡桨-6)涡轮螺旋桨发动机，单台最大功率4250马力。螺旋桨为J17G13型恒速可顺反桨型号。运-8电子设备包括短波和超短波指挥电台、 无线电罗盘、无线电高度表、航行雷达、多普勒雷达和自动驾驶仪。这些设备确保了运-8在复杂气象条件下昼夜安全飞行。原本为运-10飞机配套而研制的 201多普勒导航雷达和627A导航计算机，后来也被运-8采用；该雷达是参照国外样机自行设计，计算机则全部自行设计，以两项产品为主组成300半自动 领航系统，于1979年后装在空军安-12、运-8和海军的别-6飞机上使用，201雷达还单独装在轰-5上使用。

动力采用4台涡桨-6型涡轮螺桨发动机，配用自动顺桨、自动变距的J17-G13型螺旋桨。单台最大功率3120千瓦，即4250当量马力。

机 上液压系统由装有左右两套独立的系统和电动泵、手摇泵组成。两套系统单独工作，又可由连通开关接通，互为备用。左系统工作压力152×105帕(155公 斤/厘米2)，右系统147×105帕(150公斤/厘米2)。当飞机在空中因故障使液压油漏光时，机上燃油亦可代作液压油使用。供电系统有直流电源和交 流电源及备用蓄电池。气密舱内的高空设备，可自动保持舱内压力、温度和良好的通风，自动控制舱温在16～26℃范围内。飞机货舱为非气密舱，但有热空气加 温和低空通风设备，冬季外场温度0℃时货舱可保持在10℃以上。氧气系统分气密舱和非气密舱两套。气态氧源储于玻璃钢气瓶中，总容积810升，压力均为 147×105帕(150公斤/厘米2)。可供102人使用3小时10分。燃油系统由供油、压力加油和通气三部分组成。防冰系统分热空气防冰和电加温防冰 两种，热空气防冰用于机翼前缘及发动机进气道前缘等部位，电加温防冰用于尾翼前缘、螺旋桨前缘及风挡玻璃等部位。

通信设备包括DS-3、DF-2短波收发机、JDT-1短波单边带电台、CT-3超短波电台、JT-6A机内通话 器等。导航系统为多普勒导航体制，由HZX-1航向姿态系统、BXW-2转弯仪、ZDP-1地平仪和KJ-6C自动驾驶仪等组成。还有WL-7无线电罗 盘、WG-3无线电高度表、XS-6信标接收机等供远程导航用。装有HL-3自动领航仪，可通过自动驾驶仪控制飞机沿预定的航线飞行。DPL-1多普勒雷 达、HAL-2航行雷达与HL-3、HZX-1、WL-7等配套使用，可保证飞机昼夜安全飞行。还有WJ-2A护尾器、WD3敌我识别器等自卫装置。

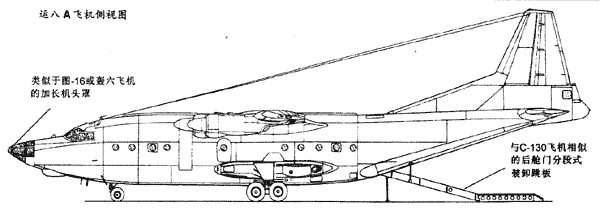

运-8有以下改进型号：运-8基本型是军用战术运输机；运-8A是我国购买的美制“黑鹰”直升机的载机(左图)；运-8B是民用型号；运-8C气密舱型；运-8D民用出口型；运-8E靶机载机；运-8F是货机改进型；运-8H航空测量型；运-8X海上巡逻机。

　　运-8C型将非气密货舱改为全气密舱，因此货舱内可运载鲜活货物。当然，更大的可能是要令货舱具有容纳指挥、设备操作人员的能力。原本的内开式货舱大门改称了下开式货桥形式，装卸更加方便快捷。空调系统进行了改进。C型对运-8系列改进成客机、专业机种平台提供了基本条件。

　　运-8D是出口型号，货舱内增加了简易座椅，主要用于空运乘客和货物。运-8DI型则 是D型的改型。运-8DⅡ型进一步对货运导航、通讯和雷达等设备进行了改进，电子设备达到了国际80年代末期水平。因此符合全球各地机场和空中管制通用标 准，能在全球各地安全使用。主要采用的先进设备有：

·Collins公司飞行指引系统(FDS)、大气数据系统(ADS)、近距导航和着陆系统(VOR/ILS)、比较告警系统(CWC)、空中交通管制应答机(TDR-90)、超高频电台(VHF22B)
·Honeywell公司磁航向基准系统(MHRS)、垂直陀螺(VG)、彩色气象雷达(P-400)
·Litton公司奥米加/甚低频全球导航系统(LTN-311)
·Bendix/King公司高频通讯系统(KHF950)
·Sundsstrand公司飞行记录仪(UFDR)、座舱音频记录仪(CVR)
运-8F型是运-8的重大改进型。93年12月，该机获得中国适航当局颁发的型号合格证(TC)，94年12月取得生产许可证(PC)。

运-8F100是 F系列又一力作，95年7月取得中国适航当局颁发的型号合格证(TC)、1995年11月取得生产许可证(PC)。机上换装了部分电子设备，重新设计货运 系统，并首次按CCAR25部适航要求进行全面改装。该机采用彩色气象雷达、空中交通管制系统、飞行仪表系统、伏尔仪表着陆系统、测距器、全球定位导航系 统、飞行数据记录仪、高频和甚高频电台等先进设备。因此该机在复杂、恶劣条件下的全天候安全飞行能力有质的飞跃。

该 机货舱宽敞，宽3-3.5米,高2.2-2.6米,长15.7米，可运送19米超长货物。运载标准集装箱时，可以采用三种布局：4块88×108英寸或8 块88×54英寸，或3块96×125英寸，或3块88×125英寸、1块88×125英寸及1块88×54英寸。货桥大门在装卸货物时，与地面夹角不大 于16.5度，可保证机动车辆和牵引设备直接上下。也可将货桥大门与地面装卸车对接，利用机上滚棒系统快速装卸货物或集装板。车辆能够从辅助货桥直接驶入 货舱。货舱配有货运系留设备和货物拦阻网。

运-8F200于1997年7月取得中国适航当局颁发的型号合格证(TC)，可装运4块96×125英寸或88×125英寸标准集装板。
运-8F400型(上图及下图)是运-8系列最新交付使用的民用机型。在F型的基础 上，F400采用了更先进的三人驾驶体制。飞机设计以中国民航总局CCAR25部和CCAR121部适航条例为标准。F400型主要用于货运，可空运散 装、集中活集装货物，最大商载15吨。货舱可运载A型或M型国际标准集装板4块，可装运长达19米的超长货物。货舱为气密舱，可远距离长时间运输各种鲜货 货物。进行装卸时候，机组人员可利用一台机内手动梁式吊车进行散装货物的装卸或搬动，吊车最大起吊重量为1000千克。在2000年珠海航展时，深圳金融 租赁有限公司签署了两架运-8F400新型飞机融资租赁业务的框架协议，广东通用航空有限公司购买两架运-8F400进行通用航空作业，F400在国内市 场初战告捷。F400型采用了现有运-8工艺设备，2001年8月进行了首飞，试飞的F400运输机现已被中国邮政购买。
运-8系列计划中的最新型号是运-8F600型。2000年11月8日，陕飞集团与乌 克兰、法国两家公司签署了运-8飞机技术合作协议与乌克兰安东诺夫航空科技联合公司8日签署的协议有：新型F600型飞机设计合作项目协议、飞机机体疲劳 定寿及结构改进技术咨询协议、合资组建安-12飞机修理中心协议。与法国AERZUR公司签署了进行运-8飞机前翼防冰系统改进、机翼软油箱改进、机身软 油箱压力调节系统的合作备忘录。

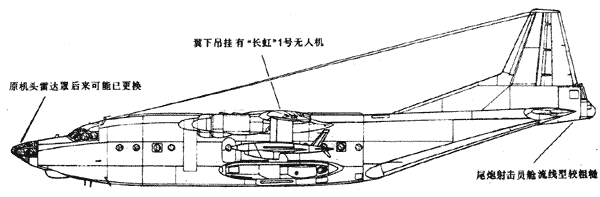

运-8还有一些特种型号。运-8E靶机载机是长虹-1无人机载机。

运-8X海上巡逻改型，很少露面，机头下加装了APS-504(V)搜索雷达、单边带电台、“赖顿”惯导系统、“奥米加”导航系统，以及国产自卫告警系统、红外搜潜系统、声纳浮标、电视红外摄影机、救生艇等。该机主要用于海上巡逻、监视、反潜等。

运-8雷达电子试验机，用于空中电子设备试验。该机是一种为满足国内机载雷达及航空电 子系统飞行试验需要而研制的专用飞行平台，其总体构想是在尽可能接近原型机真实飞行环境下，满足雷达及航电系统空中试验、调整及验证、鉴定的人机环境试验 要求。运-8雷达电子试验机由中国飞行试验研究院与其他有关单位合作在20世纪90年代初期开始研制，1999年完成飞机总装，1999年8月首飞成功。

运-8雷达电子试验机作为雷达飞行试验平台，有以下技术特点：1.良好的雷达试验环境：试验机平台内部空间大，不仅 可满足各种不同雷达的改装要求，同时也可加装大量的试验支持设施以满足不同雷达的使用要求，具有较好的通用性。2.完善的测试条件：机载雷达通常需经过调 整试飞，待性能稳定后方可开始定型试飞。由于现代雷达技术的复杂性，使得调整试飞的难度和周期大大增加。而试验机由于得天独厚的条件，可以加装大量的专用 测试设备，同时试飞工程师可直接上机参与调试工作，这些都为雷达调整提供了优越条件。3.更长的留空时间：运-8雷达电子试验机采用的成熟技术可以使其保 持较高的出勤率，同时试验机留空时间长，在一个飞行场次中可完成更多的试飞科目，极大地缩短雷达试飞周期。雷达电子试验机自正式交付使用以来，先后承担了 多项机载多功能火控雷达的调整和定型试飞任务。从2000年8月至2002年末，共完成科研试飞216架次586飞行小时，为我国今后的雷达和航电系统试 飞积累了宝贵经验。特别是首次实现了雷达低空下视功能和多模式抗干扰科目试飞，这是过去在原型机上从未进行过的高、难、复杂试飞科目。美、英、俄、法等国 外专业试飞机构，均配置有相当规模的各类专业试验机，甚至像美国西屋公司这样的电子厂商，都拥有自己的数种、数架专业试验机，也正是这些试验机成就了他们 在飞行试验领域的声誉和辉煌。

基本技术数据

翼展38.0米
机长34.02米
机高11.16米
展弦比11.85
机翼面积121.86平方米
主轮距4.92米
前主轮距9.58米
螺旋桨直径4.5米
货舱(长×宽×高)13.5米×3.5米×2.6米

空机重量35488千克，
最大起飞重量61000千克
最大着陆重量58000千克
最大载油量22909千克
最大有效载量20000千克

最大平飞速度662千米/小时
巡航速度550千米/小时
起飞离地速度238千米/小时
着陆速度240千米/小时
起飞滑跑距离1270米
着陆滑跑距离1050米
海平面爬升率10米/秒
升限10400米
最大续航时间10小时30分
航程5620千米
